ある光源の色が、ある温度に熱せられた完全放射体の色と視覚的に比べて、同じかまたは非常に似ている場合、完全放射体の温度を色温度といいます。
色温度の逆数の106倍を単位にとり、これをミレッド(Mired：micro reciprocal degree)と呼び、色温度変換能力を表す単位として用いられています。オリジナルの光源の色温度がK1で、フィルターを通ってきた光の色温度をK2としますと、このフィルターの色温度変換能力は次式で求められます。
この値は、アンバー系のフィルター(LAシリーズ)ではプラスとなり、色温度を下降させ、ブルー系のフィルター(LBシリーズ)では、マイナスとなって、色温度を上昇させます。
色温度変換フィルターの変換能力と、ガラス厚みとの間には、次のような近似式が成り立ちます。
掲載されていない色温度変換フィルターを得たい場合は、上式により求めることができます。
溶解による性能の変動は、ガラスの厚みの調整により補正します。
＜規格値＞
- V(mired)
- B-R変換能力。一般の撮影光の色温度変換を目的とした色温度変換フィルターについてJIS B7125（写真撮影用色温度変換ガラスフィルタ）に規定されています。フィルターのB-R変換能力は、次式によって求めます。
- Tr
- 波長610nm、635nm及び655nmでのフィルターの透過率の平均値（%）
- Tb
- 波長405nm、435nm及び465nmでのフィルターの透過率の平均値（%）
可視域で、なだらかな右肩上がり、または右肩下がりの透過率カーブを持っておりますので、光源の色温変換、または撮影時の色温度調整のために使用されます。
研磨肉厚を調整することによって、任意の色温度変換能力を持ったフィルターを作ることができます。ご希望の場合は当社までご連絡ください。
ご希望の場合は、透過率の実測データ(有料)添付可能ですので、詳細についてお問い合わせ下さい。(測定機種：島津UV-3600)
色ガラスはRoHS指令除外品です。関連資料はこちらをご参照ください(英文)。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。
- 価格は数量や形状により変動しますのでお問い合わせください。
LA20-50加工イメージ
LA80-50加工イメージ
LA140-50加工イメージ
LB80-50加工イメージ
LB120-50加工イメージ
LB200-50加工イメージ
透過率(T)

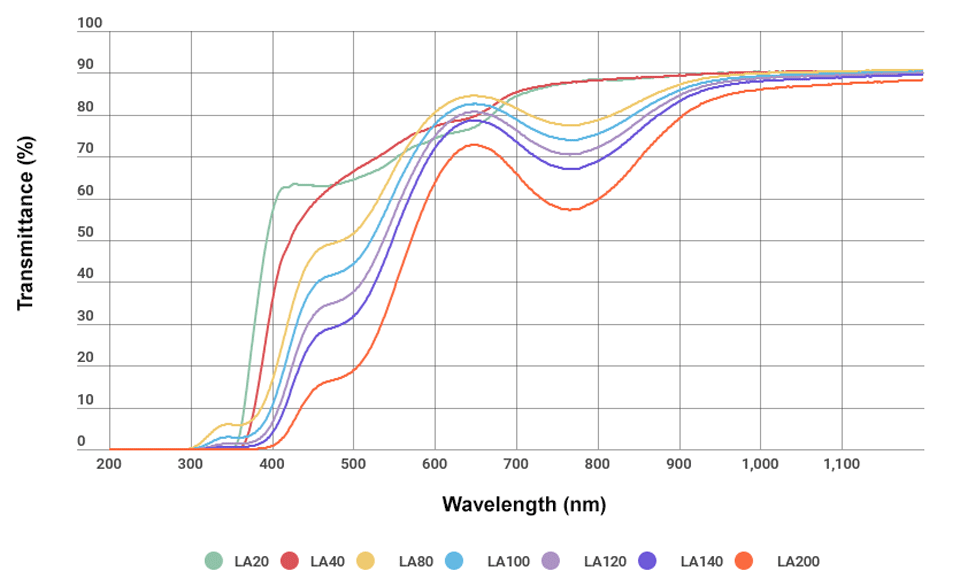

LA

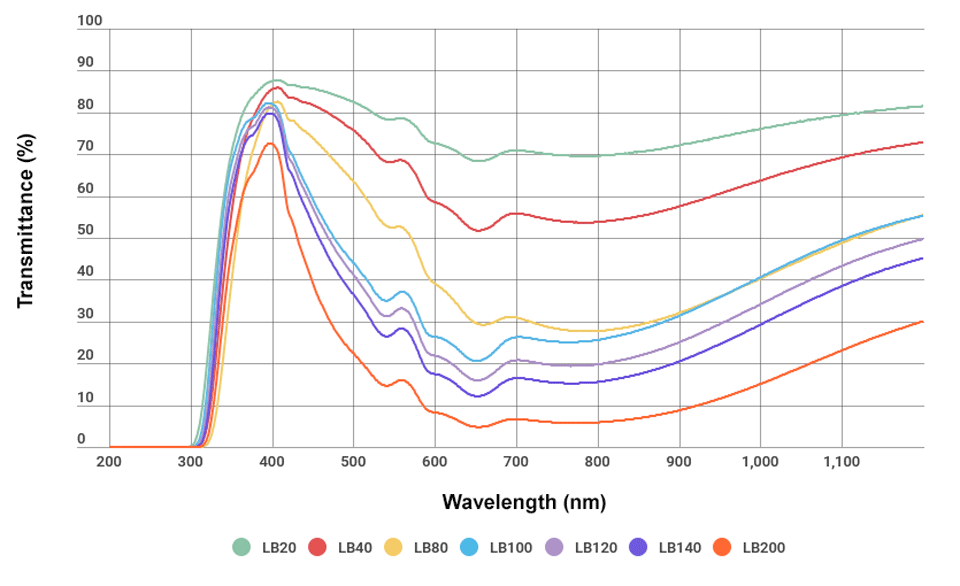

LB
詳細仕様
| 型番 |
規格値 |
色度
(標準光源A) |
屈折率 |
化学的
性質 |
熱的性質 |
機械的
性質 |
比重 |
| V(mired) |
x |
y |
600nm |
DW |
DA |
Tg |
Ts |
α
-30/70 |
α
100/300 |
HK |
FA |
s |
| LA20-50 |
+20±5 |
0.467 |
0.408 |
1.547 |
2 |
1 |
505 |
545 |
89 |
102 |
520 |
130 |
2.73 |
| LA40-50 |
+40±5 |
0.469 |
0.413 |
1.554 |
2 |
1 |
505 |
550 |
88 |
102 |
520 |
130 |
2.76 |
| LA80-50 |
+80±5 |
0.490 |
0.415 |
1.526 |
3 |
1 |
510 |
560 |
100 |
113 |
530 |
130 |
2.67 |
LA100-50 |
+100±5 |
0.500 |
0.415 |
1.525 |
3 |
1 |
510 |
560 |
100 |
113 |
530 |
130 |
2.67 |
| LA120-50 |
+120±5 |
0.510 |
0.415 |
1.524 |
3 |
1 |
515 |
565 |
99 |
110 |
530 |
130 |
2.68 |
| LA140-50 |
+140±5 |
0.519 |
0.415 |
1.524 |
3 |
1 |
515 |
565 |
99 |
110 |
530 |
130 |
2.68 |
| LA200-50 |
+200±5 |
0.545 |
0.411 |
1.529 |
3 |
1 |
515 |
565 |
99 |
110 |
530 |
130 |
2.68 |
| 型番 |
規格値 |
色度
(標準光源A) |
屈折率 |
化学的
性質 |
熱的性質 |
機械的
性質 |
比重 |
| V(mired) |
x |
y |
600nm |
DW |
DA |
Tg |
Ts |
α
-30/70 |
α
100/300 |
HK |
FA |
S |
| LB20-50 |
-20±5 |
0.433 |
0.406 |
1.522 |
3 |
1 |
470 |
515 |
95 |
117 |
490 |
110 |
2.81 |
| LB40-50 |
-40±5 |
0.417 |
0.404 |
1.509 |
2 |
1 |
460 |
515 |
92 |
115 |
490 |
110 |
2.81 |
| LB80-50 |
-80±5 |
0.388 |
0.398 |
1.541 |
2 |
1 |
460 |
510 |
99 |
116 |
490 |
110 |
2.83 |
| LB100-50 |
-100±5 |
0.380 |
0.384 |
1.534 |
2 |
1 |
460 |
505 |
97 |
114 |
490 |
110 |
2.81 |
| LB120-50 |
-120±5 |
0.365 |
0.379 |
1.517 |
2 |
1 |
480 |
535 |
94 |
105 |
520 |
130 |
2.57 |
| LB140-50 |
-140±5 |
0.353 |
0.371 |
1.513 |
1 |
1 |
480 |
535 |
95 |
107 |
520 |
130 |
2.57 |
| LB200-50 |
-200±7 |
0.316 |
0.342 |
1.514 |
1 |
1 |
480 |
530 |
92 |
105 |
520 |
130 |
2.57 |
※記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知ください。
価格表
寸法公差：±0.2mm。表面処理：光学研磨。
| 型番 |
素材 |
寸法※ |
価格* |
| LA20-50 |
LA20 |
50×50mm |
11,000円(税抜10,000円) |
| LA40-50 |
LA40 |
50×50mm |
11,000円(税抜10,000円) |
| LA80-50 |
LA80 |
50×50mm |
11,000円(税抜10,000円) |
| LA100-50 |
LA100 |
50×50mm |
11,000円(税抜10,000円) |
| LA120-50 |
LA120 |
50×50mm |
11,000円(税抜10,000円) |
| LA140-50 |
LA140 |
50×50mm |
11,000円(税抜10,000円) |
| LA200-50 |
LA200 |
50×50mm |
11,000円(税抜10,000円) |
| 型番 |
素材 |
寸法※ |
価格* |
| LB20-50 |
LB20 |
50×50mm |
11,000円(税抜10,000円) |
| LB40-50 |
LB40 |
50×50mm |
11,000円(税抜10,000円) |
| LB80-50 |
LB80 |
50×50mm |
11,000円(税抜10,000円) |
| LB100-50 |
LB100 |
50×50mm |
11,000円(税抜10,000円) |
| LB120-50 |
LB120 |
50×50mm |
11,000円(税抜10,000円) |
| LB140-50 |
LB140 |
50×50mm |
11,000円(税抜10,000円) |
| LB200-50 |
LB200 |
50×50mm |
11,000円(税抜10,000円) |
※ガラスの厚みによって分光特性を調整いたします。詳細はご相談ください。
